Datasheet as PDF high potential - high voltage isolating transformer up to 80 kV potential separation pri - sec and a power of 1 VA up to 6000 VA
|
|
|
|
|

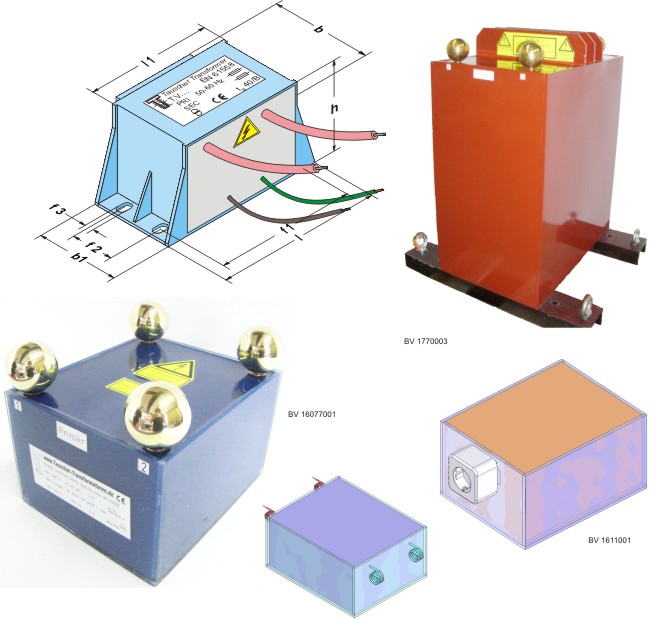

BV 16077001, BV 1770003 and BV 1611001
|
|
|
Fields of application
|
|
High voltage isolating transformers are used to supply users, which are on a high potential against earth.
|
|
Description
|
|
High voltage isolating transformers with a solid construction, completely potted under vacuum with a highly insulating polyurethane resin. The windings are done in a low capacity construction, they have a double screening. The terminals are built as screw bolts. The transformer can be mounted from below via M8 threads. Very low temperature rise and low losses.
|
|
Special types
|
|
- other voltages or other various secondary voltages
- other insulating voltages, max. test voltage 200 kV
- higher power
- three-phase type
|
|
Table, sorted by isolating voltage
|
|
Type
|
Type size
|
Sec- power
|
Isolating voltage
|
Dimensions in [mm]
|
Terminals
|
Mounting holes
|
Copper weight
|
Total weight
|
BV
|
b
|
b1
|
l
|
l1
|
h
|
s
|
f1
|
f2
|
f3
|
HTT 001-07
|
EI 38/13,6
|
1 VA
|
7 kV
|
33
|
28
|
61
|
41
|
35
|
2 x 5
|
51
|
-
|
3,5
|
24 g
|
0,14 kg
|
-
|
HTT 001-07
|
EI 48/16,8
|
1,5 VA
|
7 kV
|
39
|
30,5
|
75
|
51
|
43
|
2 x 6
|
62
|
12
|
3,5
|
45 g
|
0,30 kg
|
1621796
|
HTT 005-07
|
EI 60/21
|
5 VA
|
7 kV
|
48
|
39
|
88
|
83,5
|
54
|
2 x 7
|
75
|
13,5
|
4,8
|
96 g
|
0,54 kg
|
-
|
HTT 004-08
|
EI 60/30,5
|
4 VA
|
8 kV
|
58
|
48
|
88
|
63,5
|
54
|
-
|
75
|
24,5
|
5,2
|
130 g
|
0,76 kg
|
1876101
|
HTT 010-08
|
EI 60/30,5
|
10 VA
|
8 kV
|
58
|
48
|
88
|
63,5
|
54
|
2 x 7
|
75
|
24,5
|
5,2
|
130 g
|
0,76 kg
|
-
|
HTT 016-08
|
EI 66/30
|
16 VA
|
8 kV
|
57
|
47,5
|
94
|
69,5
|
59
|
-
|
82
|
13,5
|
4,8
|
160 g
|
0,95 kg
|
1876102
|
HTT 020-08
|
EI 66/30
|
20 VA
|
8 kV
|
57
|
47,5
|
94
|
69,5
|
59
|
2 x 8
|
82
|
13,5
|
4,8
|
160 g
|
0,95 kg
|
-
|
HTT 040-09
|
EI 66/34,7
|
40 VA
|
9 kV
|
61
|
52
|
94
|
69,5
|
59
|
2 x 8
|
82
|
37,5
|
4,8
|
190 g
|
1,05 kg
|
-
|
HTT 050-10
|
EI 78/27,5
|
50 VA
|
10 kV
|
59
|
49
|
113
|
86,5
|
72
|
2 x 9
|
97,5
|
32,5
|
5,2
|
230 g
|
1,20 kg
|
23009003
|
HTT 800-10
|
UI 120/41
|
800 VA
|
10 kV
|
220
|
-
|
181
|
-
|
120
|
-
|
160
|
180
|
6,5
|
7,5 kg
|
17,0 kg
|
16211189
|
HTT 050-12
|
EI 84/29,5
|
50 VA
|
12 kV
|
84
|
53
|
120
|
93,5
|
75
|
2 x 10
|
102,5
|
32,5
|
5,5
|
300 g
|
1,50 kg
|
-
|
HTT 500-12
|
UI 120/51
|
500 VA
|
12 kV
|
235
|
-
|
186
|
-
|
120
|
Litz
|
160
|
80
|
-
|
7 kg
|
16 kg
|
1621955
|
HTT 750-12
|
UI 120/61
|
750 VA
|
12 kV
|
-
|
-
|
-
|
-
|
130
|
-
|
-
|
-
|
-
|
-
|
-
|
1621922
|
HTT 1000-12
|
UI 120/71
|
1000 VA
|
12 kV
|
-
|
-
|
-
|
-
|
140
|
-
|
-
|
-
|
-
|
-
|
-
|
1621947
|
HTT 050-15
|
EI 84/43,5
|
50 VA
|
15 kV
|
78
|
87
|
120
|
93,5
|
75
|
2 x 10
|
102,5
|
45
|
5,5
|
325 g
|
2,1 kg
|
-
|
HTT 055-15
|
EI 96/35,7
|
55 VA
|
15 kV
|
75
|
61
|
133
|
107
|
85
|
2 x 12
|
115
|
40
|
5,5
|
475 g
|
2,4 kg
|
-
|
HTT 060-15
|
EI 96/45,7
|
60 VA
|
15 kV
|
85
|
71
|
133
|
107
|
85
|
2 x 12
|
115
|
50
|
5,2
|
570 g
|
3,0 kg
|
-
|
HTT 060-17
|
EI 96/59,7
|
60 VA
|
17 kV
|
99
|
85
|
133
|
107
|
85
|
2 x 12
|
115
|
84
|
5,5
|
600 g
|
3,6 kg
|
-
|
HTT 070-20
|
EI 120/53
|
70 VA
|
20 kV
|
109
|
90
|
172
|
134
|
109
|
-
|
150
|
85
|
8,5
|
970 g
|
5,5 kg
|
-
|
HTT 080-20
|
EI 120/73
|
80 VA
|
20 kV
|
129
|
110
|
172
|
134
|
109
|
-
|
150
|
85
|
8,5
|
1,2 kg
|
6,9 kg
|
-
|
HTT 010-20F
|
EI 96/45,7
|
10 VA
|
20 kV
|
85
|
71
|
133
|
107
|
85
|
-
|
115
|
50
|
5,2
|
570 g
|
3,0 kg
|
16211039
|
|
HTT 500-20F
|
UI 150/65
|
500 VA
|
20 kV
|
270
|
-
|
220
|
-
|
130
|
-
|
-
|
-
|
-
|
7,0 kg
|
20,0 kg
|
2310009
|
HTT 200-25F
|
SU 90/31
|
200 VA
|
25 kV
|
170
|
-
|
130
|
-
|
90
|
Bolts
|
-
|
M6
|
1,5 kg
|
6 kg
|
1617006a
|
HTT 200-25
|
UI 90/31
|
200 VA
|
25 kV
|
170
|
-
|
140
|
-
|
90
|
Bolts
|
-
|
M6
|
1,5 kg
|
6 kg
|
1882003/1526100
|
HTT 250-25F
|
SU 120/71
|
250 VA
|
25 kV
|
235
|
-
|
166
|
-
|
129
|
Bolts
|
-
|
M6
|
5 kg
|
14 kg
|
-
|
HTT 500-25F
|
SU 150/52
|
500 VA
|
25 kV
|
270
|
-
|
230
|
-
|
115
|
Bolts
|
-
|
M6
|
7 kg
|
20 kg
|
-
|
HTT 750-25F
|
SU 150/65
|
750 VA
|
25 kV
|
270
|
-
|
230
|
-
|
155
|
Bolts
|
-
|
M6
|
8 kg
|
22 kg
|
-
|
HTT 500-30
|
UI 150/65
|
500 VA
|
30 kV
|
270
|
-
|
230
|
-
|
155
|
Bolts
|
-
|
M6
|
8 kg
|
22 kg
|
1853003a/23009002
|
HTT 010-30
|
UI 75/26,5
|
10 VA
|
30 kV
|
150
|
-
|
120
|
-
|
90
|
Litz
|
100
|
50
|
M6
|
900 g
|
4 kg
|
15009005
|
HTT 1000-30
|
SU 168/58
|
1000 VA
|
30 kV
|
260
|
-
|
315
|
-
|
165
|
Bolts
|
-
|
M8
|
9,5 kg
|
30 kg
|
12000001
|
HTT 4000-30
|
SU 240/83
|
4000 VA
|
30 kV
|
470
|
-
|
363
|
-
|
547
|
Bolts
|
-
|
-
|
40,0 kg
|
100,0 kg
|
1448009
|
HTT 200-40
|
UI 150/52
|
200 VA
|
40 kV
|
270
|
-
|
230
|
-
|
155
|
Bolts
|
-
|
M6
|
8 kg
|
20 kg
|
17061001
|
HTT 500-40
|
UI 168/75
|
500 VA
|
40 kV
|
320
|
-
|
270
|
-
|
175
|
Bolts
|
305
|
240
|
-
|
9 kg
|
38 kg
|
16211029
|
HTT 2000-40
|
UI 168/92
|
2000 VA
|
40 kV
|
330
|
-
|
270
|
-
|
200
|
Bolts
|
305
|
240
|
-
|
9 kg
|
51 kg
|
16211013
|
HTT 3000-40
|
UI 210/73
|
3000 VA
|
40 kV
|
400
|
-
|
314
|
-
|
205
|
Bolts
|
340
|
268
|
-
|
9 kg
|
60 kg
|
3376001/14000001
|
HTT 6000-40
|
UI 240/83
|
6000 VA
|
40 kV
|
530
|
-
|
530
|
-
|
305
|
Bolts
|
440
|
330
|
-
|
40 kg
|
100 kg
|
1448010
|
HTT 75-50
|
SU 90/31
|
75 VA
|
50 kV
|
170
|
-
|
140
|
-
|
95
|
Bolts
|
3 Sec volt.
|
-
|
1,5 kg
|
11 kg
|
2901101
|
HTT 100-50F
|
SU 90/31
|
100 VA
|
50 kV
|
170
|
-
|
130
|
-
|
90
|
Bolts
|
-
|
M6
|
1,5 kg
|
8 kg
|
2310003a
|
HTT 125-50F
|
SU 120/71
|
125 VA
|
50 kV
|
235
|
-
|
166
|
-
|
129
|
Bolts
|
-
|
M6
|
5 kg
|
14 kg
|
-
|
HTT 250-50F
|
SU 150/52
|
250 VA
|
50 kV
|
270
|
-
|
230
|
-
|
155
|
Bolts
|
-
|
M6
|
7 kg
|
20 kg
|
-
|
HTT 350-50F
|
SU 150/65
|
350 VA
|
50 kV
|
270
|
-
|
230
|
-
|
125
|
Bolts
|
-
|
M6
|
8 kg
|
22 kg
|
-
|
HTT 1000-50
|
SE 195/70
|
1000 VA
|
50 kV
|
220
|
-
|
210
|
-
|
195
|
Bolts
|
-
|
M6
|
8 kg
|
25 kg
|
16211171
|
HTT 1000-50
|
UI 210/73
|
1000 VA
|
50 kV
|
320
|
-
|
270
|
-
|
150
|
Bolts
|
225
|
112
|
-
|
9,5 kg
|
30 kg
|
3286005
|
HTT 2000-50
|
SE 231/80
|
2000 VA
|
50 kV
|
252
|
-
|
252
|
-
|
280
|
Bolts
|
-
|
M6
|
11 kg
|
42 kg
|
16211064b
|
HTT 2000-50
|
UI 210/73
|
2000 VA
|
50 kV
|
400
|
-
|
314
|
-
|
190
|
Bolts
|
340
|
268
|
-
|
10 kg
|
80 kg
|
1621961a/1770005
|
HTT 3000-50
|
SE 231/99c
|
3000 VA
|
50 kV
|
252
|
-
|
252
|
-
|
280
|
Bolts
|
-
|
M6
|
12 kg
|
45 kg
|
-
|
HTT 4000-60
|
SU 240/83
|
4000 VA
|
60 kV
|
520
|
-
|
420
|
-
|
625
|
Bolts
|
-
|
M6
|
40 kg
|
100 kg
|
1770009a
|
HTT 500-75
|
SE 195/70
|
500 VA
|
75 kV
|
220
|
-
|
210
|
-
|
195
|
Bolts
|
-
|
M6
|
8 kg
|
25 kg
|
-
|
HTT 1000-75
|
SE 231/64a
|
1000 VA
|
75 kV
|
252
|
-
|
252
|
-
|
280
|
Bolts
|
-
|
M6
|
11 kg
|
42 kg
|
-
|
HTT 1500-75
|
SE 231/99c
|
1500 VA
|
75 kV
|
252
|
-
|
252
|
-
|
280
|
Bolts
|
-
|
M6
|
12 kg
|
46 kg
|
-
|
HTT 2000-80
|
SU 210/103
|
2000 VA
|
80 kV
|
535
|
-
|
400
|
-
|
310
|
Bolts
|
-
|
M10
|
13 kg
|
60 kg
|
16211160
|
Technical changes and optimisation reserved. All details are guide values, variations are possible.
|
01/2022
|
|
|
|
Technical data
|
|
1 AC high potential isolating transformer Voltage range primary 230 V and secondary 230 V Frequency 47 - 63 Hz Test voltage primary - primary screen: 2,5 kV AC Test voltage secondary - secondary screen: 2,5 kV AC Test voltage primary - secondary: 1,3 x rated voltage
Temperature class: B max. ambient temperature: 40°C Fire class: UL94V0 open transformer class: IP 00 Terminals: up to 80 VA solder tags, above 250 VA bolts M6 Prepared for mounting upright on a chassis plate
|
|
|
