Potted high voltage transformer up to 20 kV AC


Datasheet as PDF
High voltage transformers 10 VA ... 2000 VA, up to 20 kV secondary natural voltage, vacuum potted with cast resin



ceclass_Hsym-hv1sym-hv2


Potted high voltage transformers

hv16

Potted high voltage transformersSpecial transformer solution

BV 18039001


Fields of application


Usable for X-ray units, lasers, heavy duty light sources, copy machines, telecommunication engineering (transmission stations with high power, transmission valves), medical technology (shock waves used to shatter kidney stones), research (driving generators for particle accelerators), manufacturing techniques (varnishing and coating machines as well as high speed forming by shock waves), examination of EMC (electromagnetic compatibility) (by means of high field intensity), lightning protective systems and overvoltage preventers, environmental protection (electrostatic filter), recycling (shock waves used to shatter and separate particles), the manufacturing of components (e.g. capacitors) or paper making, in television devices and copy machines, in ignition systems (e.g. automobile electronics) and for water conditioning by producing ozone.


Table, sorted by secondary voltage


Type

Type size

Sec-
power

Sec-
voltage

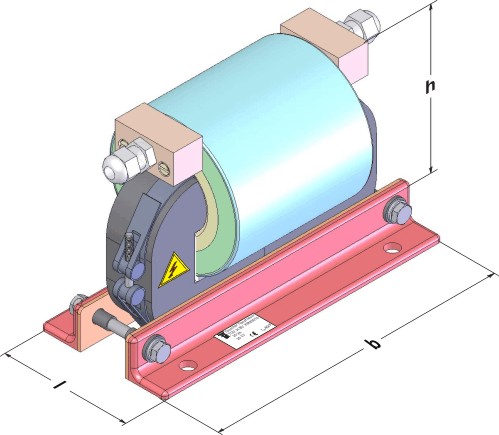

Dimensions in [mm]

Copper
weight

Total
weight

BV

b

b1

l

l1

h

f1

f2

f3

TEV..H

EI 54/18,8

10 VA

1 kV

43

34

82,5

57,5

49

68

11

3,5

70 g

400 g

-

TMVLCH

SM 55/21,7

15 VA

12 kV/1 kHz

47

38

57,3

57,3

57,3

-

-

-

130 g

600 g

2635005

TEV..H

EI 60/30,5

20 VA

1 kV

58

48

88

63,5

54

75

24,5

5,2

130 g

760 g

-

TEV..H

EI 66/34,5

10 VA

2 kV

61

52

94

69,5

59

82

37,5

4,8

190 g

1,05 kg

3090001

TEVFCH

EI 84/29,5

5 VA

Pri: 3kV/400 Hz

120

-

75

-

78

-

-

-

0,3 kg

1,5 kg

28014000

TEOKWH

EI 150/92,6

740 VA

Pri: 3,3 kV

150

122

150

126

138

-

-

-

2,2 kg

13,8 kg

1251102a

TEOKWH

EI 192/83

740 VA

Pri: 3,3 kV

200

185

160

112

196

40 kV Impulse test

2,2 kg

23,0 kg

1251105

TEV..H

EI 84/29,5

31 VA

4 kV

64

53

120

93,5

75

102,5

32,5

5,5

300 g

1,5 kg

-

TUV..H

SU 150/52

1600 VA

4 kV/1000 Hz

252

-

162

-

331

228

107

10

4,2 kg

38 kg

3355001

TEV..H

UI 120/50

250 VA

5 kV

186

-

220

-

120

160

80

M6

3,5 kg

15 kg

15025001

TEV..H

EI 120/73

220 VA

5,5 kV

129

110

172

133,5

109

150

85

8,5

1,2 kg

6,9 kg

19005002

TUOFWH

UI 360/150

50 kVA

3-6 kV

511

-

340

-

675

300

280

13

247 kg

420 kg

17061004

TUV..H

UI 75/26,5

50 VA

7 kV

120

-

150

-

90

100

50

M6

0,9 kg

4,0 kg

23076002

TUV..H

UI 168/58

2000 VA

7 kV

320

-

270

-

150

225

112

-

9,5 kg

30,0 kg

2553001

TUVDWH

UI 180/78

3000 VA

7 kV

330

-

270

-

170

240

120

8,5

15 kg

43,5 kg

3377001

TUV..H

UI 90/31,5

300 VA

8 kV

160

-

127

-

75

-

-

-

1,2 kg

7,0 kg

3525043

TUVFGH

UI 90/31,5

250 VA

8 kV

180

-

140

-

105

f = 600 Hz

0,7 kg

7,0 kg

2672005b

TUV..H

UI 75/26,5

40 VA

8 kV

115

-

140

-

55

-

-

-

1,5 kg

3,3 kg

-

TUVBWH

SU 132b/71

2760 VA

8 kV

255

-

185

f = 600 Hz

300

230

130

10

2,5 kg

24 kg

2672013

TUV..H

SU150b/77

4000 VA

8 kV

262

-

187

f = 600 Hz

331

238

132

10

7,3 kg

38 kg

2672007

TUV..H

UI 150/52

1000 VA

10 kV

220

-

270

-

130

200

100

M8

8,0 kg

22 kg

15031001a

TUV..H

UI 150/52

500 VA

15 kV

220

-

270

-

125

-

-

-

8,0 kg

22 kg

-

TUV..H

UI 210/73

2000 VA

15 kV

198

-

280

-

416

138

176

12

23 kg

55 kg

3004001

TUV..H

SU 90a/31

20 VA

20 kV

90

-

190

-

125

-

-

-

1,5 kg

6,0 kg

3382001b

TUV..H

UI 168/58

300 VA

20 kV

280

-

170

-

230

-

-

-

9,5 kg

30 kg

2227001/14061001

TUV..H

UI 168/58

400 VA

20 kV

320

-

270

-

150

225

112

-

9,5 kg

30 kg

1361002/18039001

TUV..H

UI 300/100

5000 VA

20 kV/1 kHz

520

-

225

-

375

-

-

-

25 kg

120,0 kg

1531100

Technical changes and optimisation reserved. All details are guide values, variations are possible.

10/2022
