UI-transformers with small block terminals


Datasheet as PDF
Mounting angle increased in width

ceclass_HEN61558-o-sm61558_okf-sm


UI-transformers with small block terminals and broad mounting angle


Alternative version


Terminals:
free wires
litz wires with ferrule
flat plugs 2,8 - 4,8 - 6,3 mm
round plugs
ring cable lugs
customer specified plug
block terminals with mini fuse up to 10 A
D-fuses up to 25 A


Table


Type

Type size

Sec
power

Efficiency

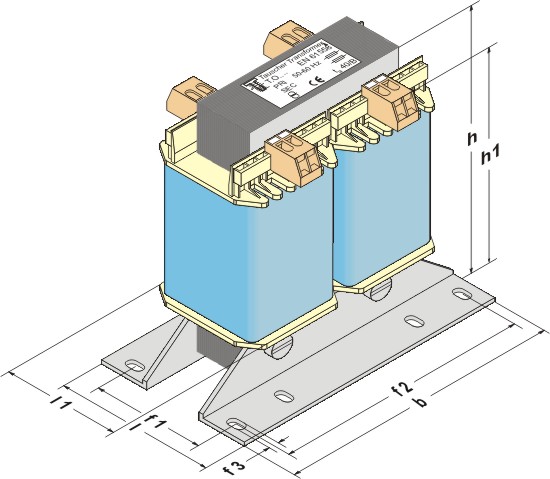

Dimensions in mm

Mounting holes

Copper
weight

Total
weight

b

l

l1

h

h1

f1

f2

f3

TUO

UI 60/21

75 VA

83 %

108

47

69

107

150

49

96

4,8

0,39 kg

1,25 kg

TUO

UI 60/21 S

80 VA

84 %

108

47

69

107

150

49

96

4,8

0,39 kg

1,25 kg

TUO

UI 60/31

105 VA

86 %

108

58

79

107

150

59

96

4,8

0,46 kg

1,7 kg

TUO

UI 60/31 S

120 VA

87 %

108

58

79

107

150

59

96

4,8

0,46 kg

1,7 kg

TUO

UI 75/26,5

170 VA

88 %

128

60

74,5

133

174

54,5

116

4,8

0,90 kg

2,6 kg

TUO

UI 75/26,5 S

190 VA

90 %

128

60

74,5

133

174

54,5

116

4,8

0,90 kg

2,6 kg

TUO

UI 75/41,5

265 VA

89 %

128

75

89,5

133

174

69,5

116

4,8

1,00 kg

3,6 kg

TUO

UI 75/41,5 S

300 VA

91 %

128

75

89,5

133

174

69,5

116

4,8

1,00 kg

3,6 kg

TUO

UI 90/31,5

330 VA

90 %

159

69

100,5

158

200

70,5

141

7,0

1,55 kg

4,5 kg

TUO

UI 90/31,5 S

370 VA

92 %

159

69

100,5

158

200

70,5

141

7,0

1,55 kg

4,5 kg

TUO

UI 90/51,5

520 VA

92 %

159

89

120,5

158

200

90,5

141

7,0

2,10 kg

6,8 kg

TUO

UI 90/51,5 S

600 VA

93 %

159

89

120,5

158

200

90,5

141

7,0

2,10 kg

6,8 kg

TUO

UI 114/40

660 VA

92 %

191

83

109

199

245

79

173

7,0

2,70 kg

8,6 kg

TUO

UI 114/40 S

750 VA

94 %

191

83

109

199

245

79

173

7,0

2,70 kg

8,6 kg

TUO

UI 114/64

1050 VA

93 %

191

107

133

199

245

103

173

7,0

3,50 kg

12,9 kg

TUO

UI 114/64 S

1240 VA

95 %

191

107

133

199

245

103

173

7,0

3,50 kg

12,9 kg

TUO

UI 132/72

1600 VA

94 %

228

122

164

229

274

124

204

10

5,80 kg

20,0 kg

TUO

UI 132/72 S

2000 VA

96 %

228

122

164

229

274

124

204

10

5,80 kg

20,0 kg

TUO

UI 150/77

2200 VA

94 %

252

133

169

261

311

129

228

10

9,10 kg

28,9 kg

TUO

UI 150/77 S

3000 VA

96 %

252

133

169

261

311

129

228

10

9,10 kg

28,9 kg

Technical changes and optimisation reserved. All details are guide values, variations are possible.
